本产品能够通过CAN/RS485与电池通信，实时读取电池状态信息和充电需求，并根据电池状态和充电需求调整输出电压和输出电流，使系统以最适合的电流给电池充电。

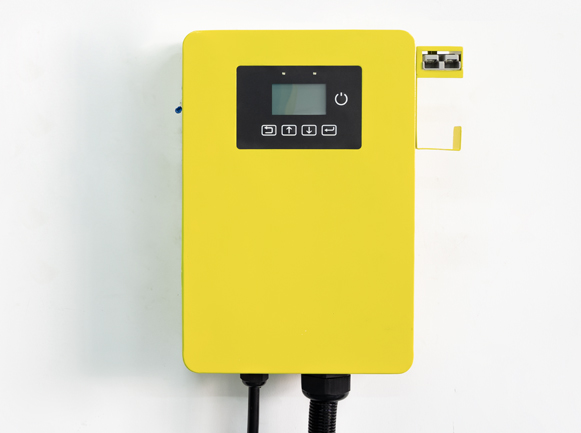

本产品采用液晶动态显示充电信息、电池信息、控制参数等。用户可通过按键查阅各项参数，并可根据需要修改充电机参数以适应不同的系统要求。
充电机内部具有全面的电子故障自测功能和强大的电子保护功能，可最大程度避免由于安装错误和系统故障而导致产品器件的损坏。
该系列适用于锂电池充电应用，如电动叉车、电动清扫车、AGV牵引车、AGV搬运车、电动汽艇、电动船舶、工业无人机、电动观光车等运输与工业电动设备上
用新型高效三相APFC电路拓扑结构，功率因数大于0.99，高频开关电源采用全桥移相软开关技术，先进的数字化均流技术，有效提高了均流精度和抗干扰性，傻瓜式操作，实时显示已充电量、充电电压、充电电流等信息及运行状态，可预留RS484/CAN组网通讯接口。
|
项目 |
产品型号 |
WMC80100 |
WMC80200 |
|
输入特性 |
工作电压 |
265Vac～520Vac（三相） |
|
|
频率 |
45Hz～60Hz |
||
|
额定输入电流 |
≤20A |
≤40A |
|
|
接线方式 |
L1、L2、L3、PE |
||
|
功率因数 |
≥0.99（100% Load） |
||
|
输出特性 |
输出电压范围 |
30～100V DC |
|
|
最大输出电流 |
100A |
200A |
|
|
输出功率 |
10KW (323Vac～520Vac) |
20KW (323Vac～520Vac) |
|
|
稳压精度 |
≤±0.5％Vo |
≤±0.5％Vo |
|
|
纹波和噪声 |
≤1% |
||
|
保护功能 |
输出过流 |
110%关闭输出（可自动恢复），120%停止充电（需重启） |
|
|
输出过压 |
输出电压＞设置电压+3V，停止充电 |
||
|

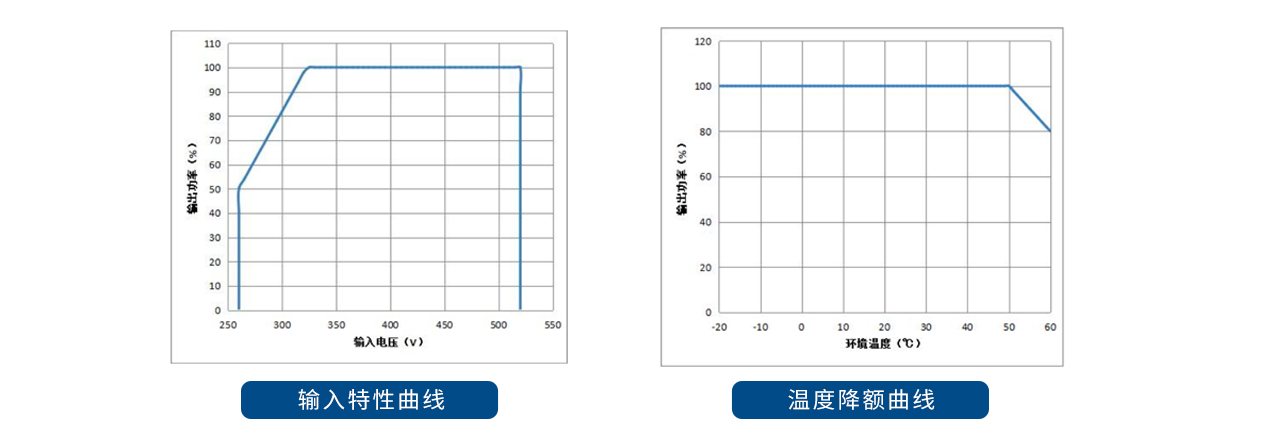

低输入电压降额 |
323Vac～520Vac（满载），323Vac～260Vac（线性降至半载） |
||
|
环境 |
工作温度 |
－20℃ ～ +60℃（＞50℃降额） |
|
|
工作湿度 |
20％～90％ (无冷凝) |
||
|
存储温度、湿度 |
–25℃～+75℃，10～90% RH |
||
|
海拔高度 |
≤2000m |
||
|
系统 |
效率 |
95% |
|
|
通讯方式 |
RS485/CAN |
||
|

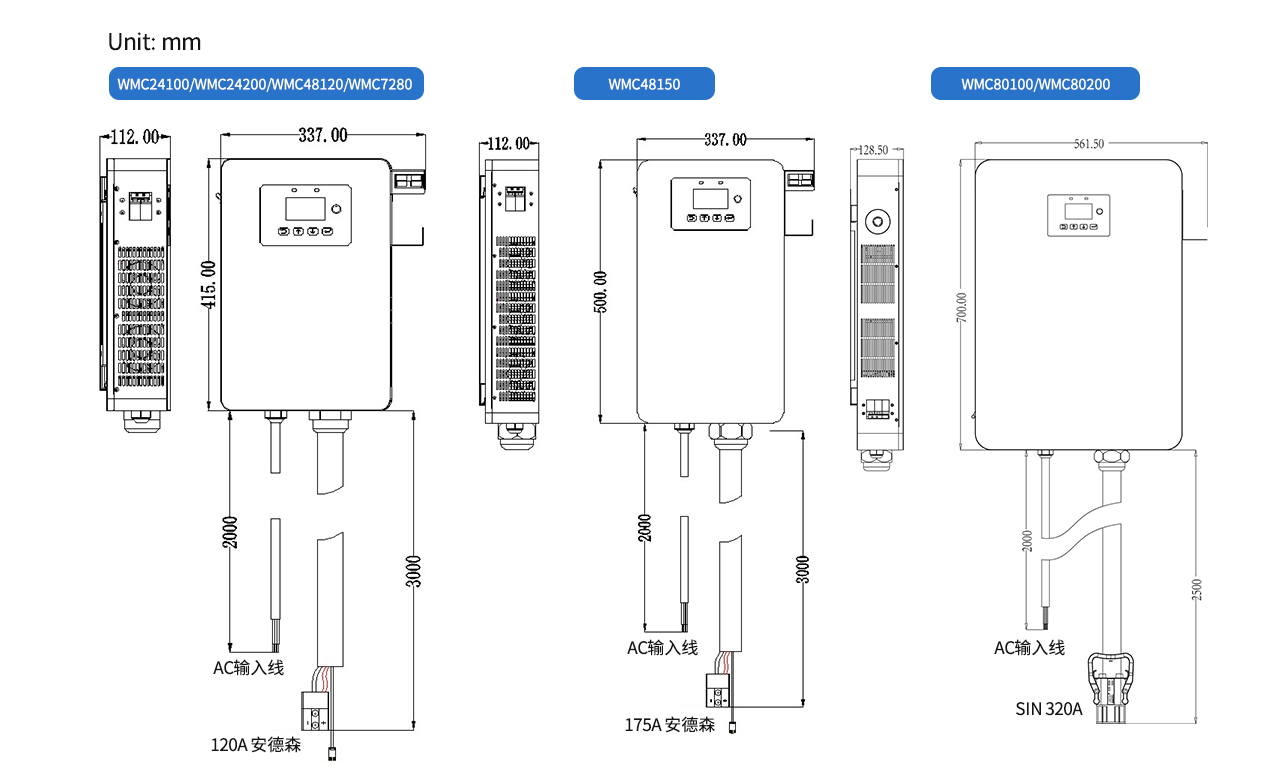

尺寸 |
700mm×562mm×129mm |
||
|
净重 |
24kg |
32kg |
|
|

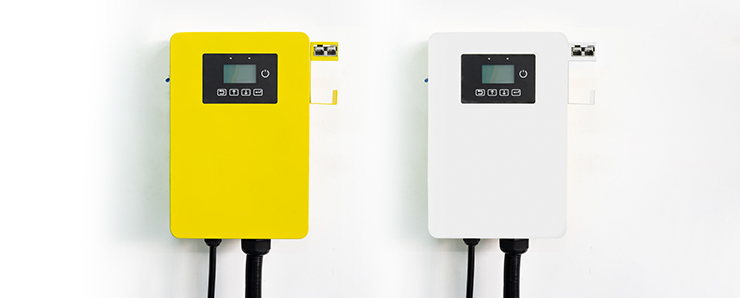

颜色 |
黄、白两色可选 |
||
|
指示灯状态 |
待机 |
绿灯闪 |
|
|
充电 |
绿灯常亮 |
||
|
故障 |
红灯常亮 |
||
|

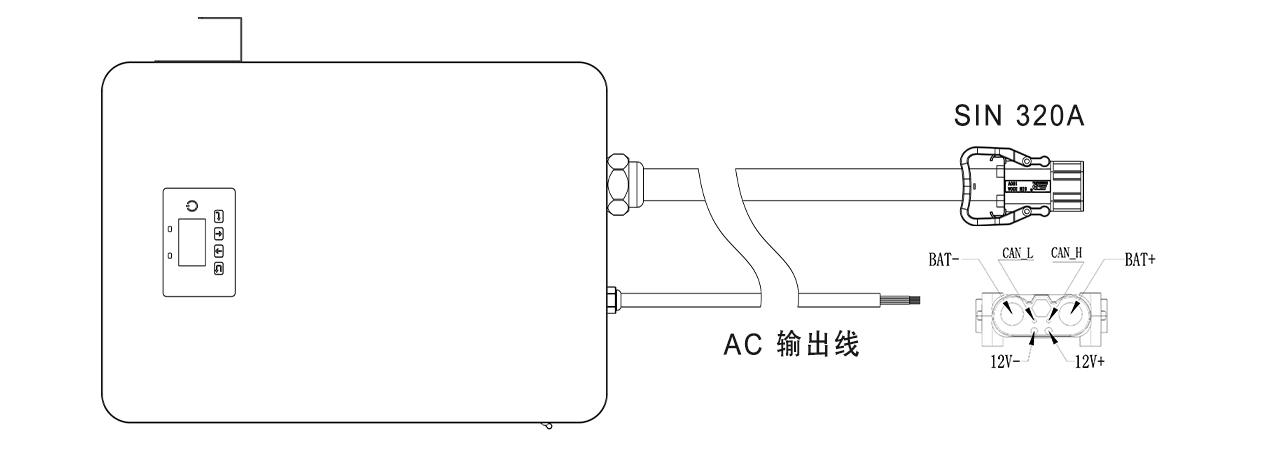

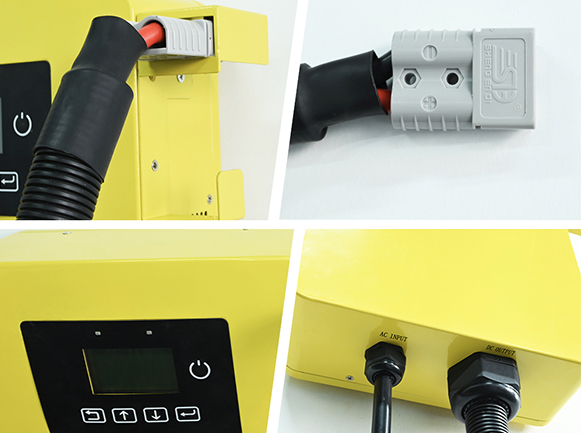

信号名称 |
端子型号 |
引脚编号 |
引脚说明 |
|
AC输入(三相) |
|
黄 |
L1 |
|
绿 |
L2 |
||
|
红 |
L3 |
||
|
黄绿 |
PE |
||
|
DC输出 |
SIN-320A |
BAT+ |
BAT+ |
|
BAT- |
BAT- |
||
|
CAN/RS458（通讯） |
CAN_L |
CAN_L或485_B |
|
|
CAN_H |
CAN_H或485_A |
||
|
12V(辅助电源） |
12+ |
12V+或空 |
|
|
12- |
12V-或空 |
