01介绍

本产品能够通过CAN/RS485与电池通信，实时读取电池状态信息和充电需求，并根据电池状态和充电需求调整输出电压和输出电流，使系统以最适合的电流给电池充电。

本产品采用液晶动态显示充电信息、电池信息、控制参数等。用户可通过按键查阅各项参数，并可根据需要修改充电机参数以适应不同的系统要求。

充电机内部具有全面的电子故障自测功能和强大的电子保护功能，可最大程度避免由于安装错误和系统故障而导致产品器件的损坏。

该系列适用于锂电池充电应用，如电动叉车、电动清扫车、AGV牵引车、AGV搬运车、电动汽艇、电动船舶、工业无人机、电动观光车等运输与工业电动设备上

02特点

用新型高效三相APFC电路拓扑结构，功率因数大于0.99，高频开关电源采用全桥移相软开关技术，先进的数字化均流技术，有效提高了均流精度和抗干扰性，傻瓜式操作，实时显示已充电量、充电电压、充电电流等信息及运行状态，可预留RS484/CAN组网通讯接口。

03规格

项目	产品型号	WMC24100	WMC24200	WMC48100	WMC7280	WMC48150
输入特性	工作电压	90～264VAC				90～264VAC三相
	频率	47Hz～60Hz
	额定输入电流	≤16A	≤32A			≤16A
	接线方式	L、N、PE		L、N、PE		L1、L2、L3、N、PE
	功率因数	≥0.99@220Vac 50-100% Load
输出特性	输出电压范围	16～30VDC		32～60VDC	48～90VDC	32～60VDC
	最大输出电流	100A	200A	100A	80A	150A
	最大输出功率	3200W (190Vac～264Vac)	6400W (190Vac～264Vac)	6000W (190Vac～264Vac)	6400W (190Vac～264Vac)	9000W (190Vac～264Vac
	稳压精度	≤±1.2％Vo		≤±1.2％Vo	≤±0.5％Vo	≤±1.2％Vo
	纹波和噪声	≤±2%Vo @ 25℃输出满载(测试纹波和噪声时带宽设置≤20MHz)
保护功能	输出过流	110%关闭输出（可自动恢复），120%停止充电（需重启）
	输出过压	输出电压＞设置电压+3V，停止充电
	输入过压	270±2Vac 输出关闭，265±2Vac输出恢复
	输入欠压	85±2Vac 关闭输出，90±2Vac输出恢复
	低输入电压降额	90Vac～180Vac 输出限流最大电流的50%，输入电压＞ 185Vac 恢复满功率输出。
环境	工作温度	－20℃ ～ +55℃（＞40℃降额）
	工作湿度	20％～90％ (无冷凝)
	存储温度、湿度	–25℃～+75℃，10～90% RH
	海拔高度	≤2000m
系统	效率	≥91.5%@220Vac 50-100% Load（最高超过 93%）		≥92.5%@220Vac 50-100% Load （最高超过 94%）
	通讯方式	RS485/CAN
	尺寸	415mm×337mm×112mm				500mm×337mm×112mm
	净重	12.4kg	14.5kg			17.0kg
	颜色	黄、白两色可选
指示灯状态	待机	绿灯闪
	充电	绿灯常亮
	故障	红灯常亮

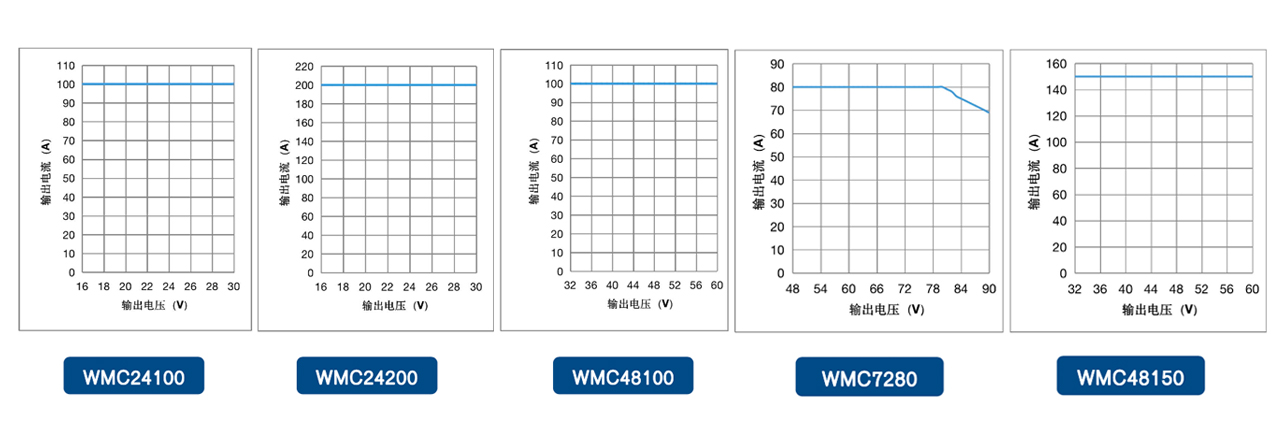

04充电曲线

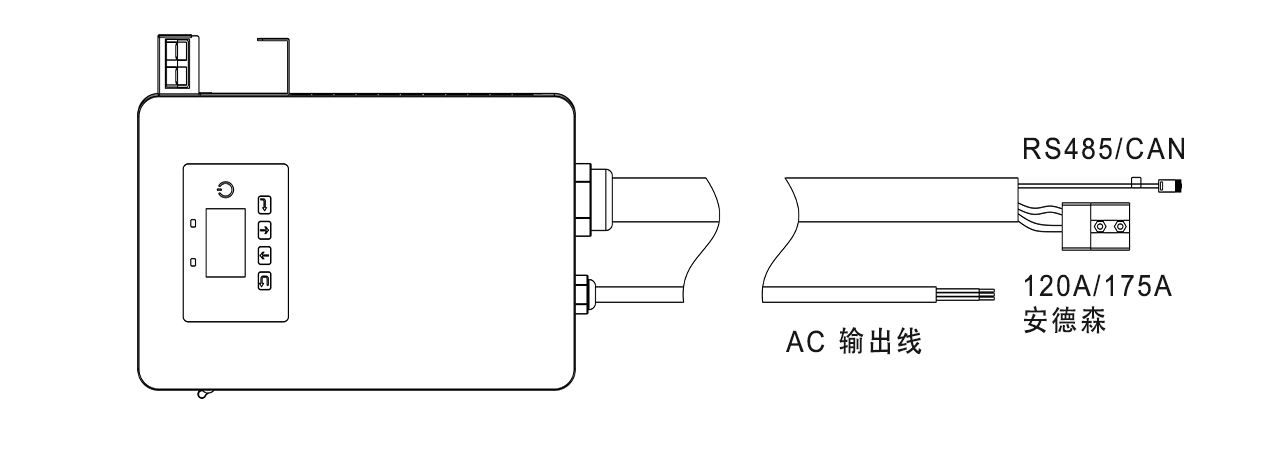

05接线说明

信号名称	端子型号	引脚编号	引脚说明
AC输入	可选插头	黄	L1
		绿	L2
		综/红	L/L3
		蓝/黑	N
		黄绿	PE
电池	120A/175A安德森	红	BAT+
电池	120A/175A安德森	黑	BAT-
CAN	RJ45	1、2、3、6、8	NC
		4	CANH
		5	CANL
		7	GND
RS485	RJ45	1	485-B
		2	485-A
		3	GND
		4、5、6、7、8	NC
